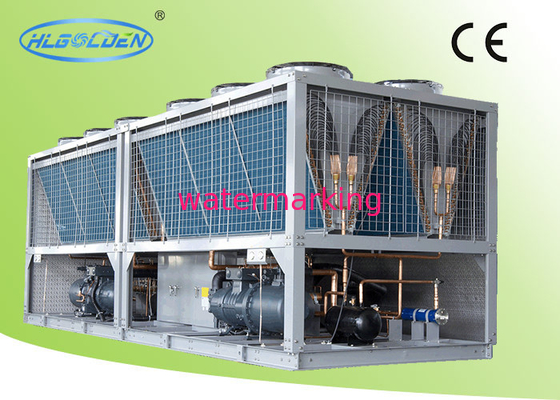

Refrigeratore del rotolo raffreddato aria modulare

Modello HLWA~

380D

420D

490D

520D

560D

610D

680D

Capacità di raffreddamento stimata

X 1000Kcal/h

325,7

357,4

421,2

445,0

486,8

527,1

580,2

Chilowatt

379

416

490

518

566

613

675

Lnput Power×Qty (chilowatt) dello scompartimento

58.1×2

63.2×2

71.2×2

74.9×2

82.4×2

89.9×2

99.9×2

Refrigerante

R22

Alimentazione elettrica

380V/3ph/50Hz

Protezione di sicurezza

Protezione di reversione di fase,
Protezione di mancanza di fase,
Protezione corrente di sovraccarico,
Impiegati dell'aria di scarico. protezione,
Protezione bassa & ad alta pressione, a bassa temperatura. protezione,
Protezione di scorrimento dell'acqua.

Numero del circuito di refrigerazione

2

Controllo di capacità (%)

0, 25, 37,5, 50, 62,5, 75, 87,5, 100

Carica refrigerante (chilogrammi)

104

112

136

142

156

168

186

Condensatore

Alette di alluminio dell'ondulazione intorno al tubo di rame

Evaporatore

Tubo di Dia.of (pollice)

5"

5"

3" ×2

3" ×2

4" ×2

4" ×2

4" ×2

Pressione massima laterale (MPa) dell'acqua

1

Scorrimento dell'acqua raffreddato (m3/h)

65,1

71,5

84,2

89,0

97,4

105,4

116,0

Perdita di pressione dell'acqua (kPa)

42

54

44

52

54

55

65

Fan assiale

Aria Flow×1000m3/h

172,8

172,8

230,4

230,4

230,4

321,6

321,6

Power×Qty (chilowatt)

1.2×12

1.2×12

1.2×16

1.2×16

1.2×16

2.0×16

2.0×16

DB corrente di rumore (A)

72

72

72

72

75

75

75

Peso totale (chilogrammi)

4430

4550

5340

5420

5500

5860

6320

Peso corrente (chilogrammo)

4750

4970

5800

5950

6040

6480

6900

1. Raffreddandosi capacità stimata basata sopra: Temperatura 24℃ di temperatura 35℃/WB di DB.

Impiegati raffreddati sbocco/della presa di acqua. 12℃/7℃, fattore di insudiciamento: 0.088㎡.°C/KW.

2. Gamma raffreddata dell'acqua: 5~20℃; Temperatura ambiente più bassa: 15℃~43℃;

3. Temperatura dell'acqua in/out dell'unità di recupero di calore: 50℃/55℃;

4.Changes della specificazione per il lmprovement può essere fatto senza preavviso.
