Dettagli:
|
Capacità di raffreddamento (chilowatt): | 101-316 | Scorrimento dell'acqua raffreddato (³ di m. /h): | 17.4-54.3 |
---|---|---|---|
Alimentazione: | 380v-50hz-3ph | Refrigerazione: | R407C |
Capacità termica (chilowatt): | 111-337 | condensatore: | Alette di alluminio dell'ondulazione intorno al tubo di rame |
certificato: | CE | Tipo del supporto: | isolato |
Evidenziare: | Ad aria Modular Chiller,Sistema a acqua raffreddato raffreddato aria |

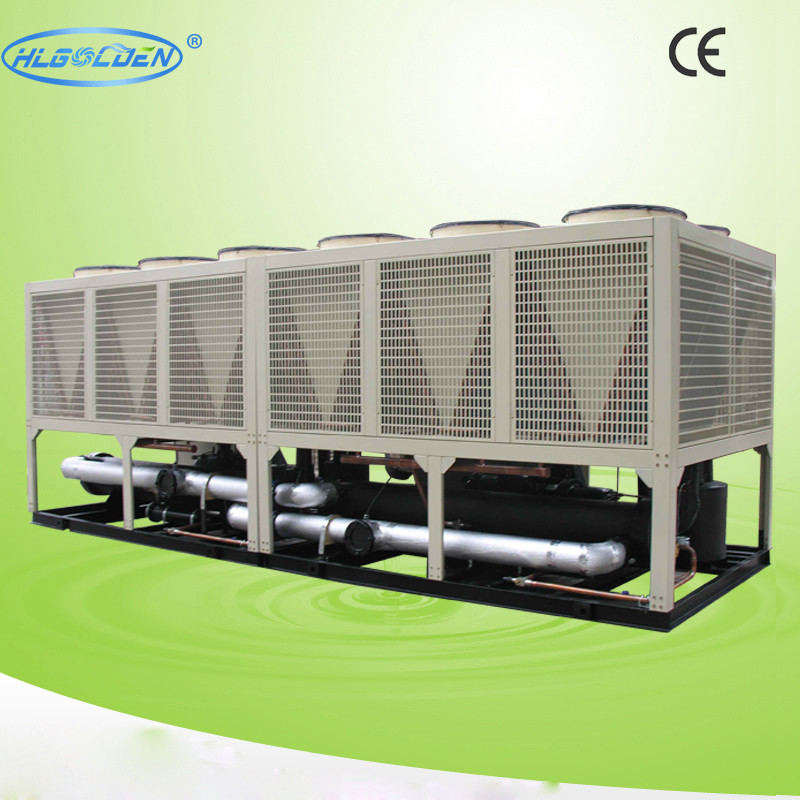

Refrigeratore amichevole di HVAC del refrigerante di Eco R407C, protezione di reversione di fase
Descrizione
L'aria rispettosa dell'ambiente del refrigerante ha raffreddato il refrigeratore di acqua con il recupero di calore per vita quotidiana, pompa di calore di fonte di aria per la HVAC
sistema.
Modello HLWH~ |
100SM |
150SM |
195SM |
230SM |
270SM |
290SM |
320SM |
|
|
Raffreddamento Capacità (chilowatt) |
101 |
147 |
196 |
232 |
268 |
293 |
316 |
Scompartimento. Alimentazione in ingresso di entrata (chilowatt) |
34,6 |
48,2 |
63,8 |
70,5 |
82,4 |
90,2 |
98,9 |
|
|
Riscaldamento Capacità (chilowatt) |
111 |
159 |
212 |
245 |
284 |
311 |
337 |
Scompartimento. Alimentazione in ingresso di entrata (chilowatt) |
34,1 |
47,4 |
62,8 |
69,2 |
80,8 |
88,4 |
97,2 |
|
Refrigerante |
R407C |
|||||||
Alimentazione elettrica |
3φ-380V/50HZ |
|||||||
Protezione di sicurezza |
Protezione di reversione di fase, Protezione di mancanza di fase, Protezione corrente di sovraccarico, Protezione bassa & ad alta pressione, A bassa temperatura. protezione, Protezione di scorrimento dell'acqua. |
|||||||
Numero del circuito di refrigerazione |
1 |
|||||||
Controllo di capacità (%) |
0, 50, 75, 100 |
|||||||
Carica refrigerante (chilogrammi) |
30 |
42 |
56 |
68 |
78 |
84 |
93 |
|
Scambiatore di calore raffreddato aria |
Alette di alluminio dell'ondulazione intorno al tubo di rame |
|||||||
|
Tubo di Dia.of (pollice) |
2-1/2„ |
3" |
3" |
3" |
4" |
4" |
4" |
Lato dell'acqua Pressione massima (MPa) |
1 |
|||||||
Raffreddato Scorrimento dell'acqua (m3/h) |
17,4 |
25,3 |
33,7 |
39,9 |
46,1 |
50,4 |
54,3 |
|
Acqua Perdita di pressione (kPa) |
28 |
33 |
48 |
55 |
61 |
64 |
66 |
|
Flusso di caldo Acqua (m3/h) |
19,1 |
27,3 |
36,5 |
42,1 |
48,8 |
53,5 |
58,0 |
|
|
Aria Flow×1000m3/h |
56,8 |
80,4 |
113,6 |
115,2 |
115,2 |
160,8 |
160,8 |
Power×Qty (chilowatt) |
1.2×4 |
2.0×4 |
1.2×8 |
1.2×8 |
1.2×8 |
2.0×8 |
2.0×8 |
|
DB corrente di rumore (A) |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
|
Peso totale (chilogrammi) |
1550 |
1960 |
2940 |
3120 |
3300 |
3480 |
3660 |
|
Peso corrente (chilogrammo) |
1660 |
2140 |
3160 |
3340 |
3550 |
3730 |
3980 |
Recupero di calore
Carica refrigerante (chilogrammi) |
35 |
47 |
54 |
76 |
85 |
92 |
101 |
|
Volume ripreso calore (chilowatt) |
30 |
44 |
59 |
70 |
80 |
88 |
95 |
|
Recupero di calore |
Tubo di Dia.of (pollice) |
1-1/2„ |
1-1/2„ |
1-1/2„ |
2" |
2" |
2" |
2" |
Pressione massima laterale (MPa) dell'acqua |
1 |
|||||||
|
5,2 |
7,6 |
10,1 |
12,0 |
13,8 |
15,1 |
16,3 |
|
Perdita di pressione dell'acqua (kPa) |
24 |
23 |
27 |
27 |
26 |
26 |
26 |
|
Peso totale (chilogrammo) |
1720 |
2160 |
3180 |
3360 |
3550 |
3770 |
3980 |
|
Peso corrente (chilogrammi) |
1870 |
2400 |
3450 |
3680 |
3910 |
4200 |
4390 |
Nota:
1. Raffreddandosi capacità stimata basata sopra: ℃ di temperatura 24 del ℃/WB di temperatura 35 di DB |
Impiegati raffreddati sbocco/della presa di acqua. 12 ℃/7℃, fattore di insudiciamento: 0.088㎡.°C/KW. |
2. Raffreddandosi capacità stimata basata sopra: ℃ di temperatura 6 di temperatura 7℃/WB di DB |
Impiegati caldi sbocco/della presa di acqua. ℃ 40 ℃/45; Gamma dell'acqua calda: ℃ 45 ℃~45; |
2. Gamma raffreddata dell'acqua: 5~20℃; Temperatura ambiente più bassa: -5 ℃ ℃~43; |
3. Temperatura dell'acqua in/out dell'unità di recupero di calore: ℃ 50 ℃/55; |
4. I cambiamenti della specificazione per il lmprovement possono essere fatti senza preavviso. |
Caratteristica:
1. Capacità di raffreddamento: 101KW - 316KW, capacità termica: 111KW - 337KW
2. Progettazione compatta, operazione affidabile;
3. Controllo del microcomputer intelligentemente, esposizione di inglese ed interfaccia amichevole. Le informazioni di funzionamento sono chiare con un'occhiata.
4. Il microcomputer e gli organi di comando elettrici sono prodotti di marca ed importato dal mondo. I prodotti ha
buona qualità e caratteristiche affidabili
5. L'unità può installare sul tetto della costruzione, della terra o dell'altra posizione, dove non ha bisogno della stanza dell'attrezzatura.
6. L'installazione del refrigeratore di raffreddamento a aria è semplicemente in confronto a quella del refrigeratore di raffreddamento ad acqua, nessun bisogno
per lavorare con la conduttura dell'acqua di raffreddamento o della torre di raffreddamento. L'unità è compatta in struttura e copre la piccola terra
area. Dovete soltanto collegare la conduttura dell'acqua fra il carico ed evaporatore e rifornimento durante l'installazione
L'unità all'interno del recupero di calore, può fornire l'acqua calda per vita quotidiana.
Manifestazione del prodotto
