Dettagli:
|
| Capacità di raffreddamento (chilowatt): | 379-675 | alimentazione in ingresso di entrata (chilowatt): | 78.5-268.4 |
|---|---|---|---|
| Alimentazione: | 380v-50hz-3ph | Refrigerazione: | R407C |
| Capacità termica (chilowatt): | 408-720 | condensatore: | Alette di alluminio dell'ondulazione intorno al tubo di rame |
| certificato: | CE | Tipo del supporto: | isolato |
| Scorrimento dell'acqua raffreddato (³ di m. /h): | 65.1-116 | ||
| Evidenziare: | Ad aria Modular Chiller,Sistema a acqua raffreddato raffreddato aria |
||

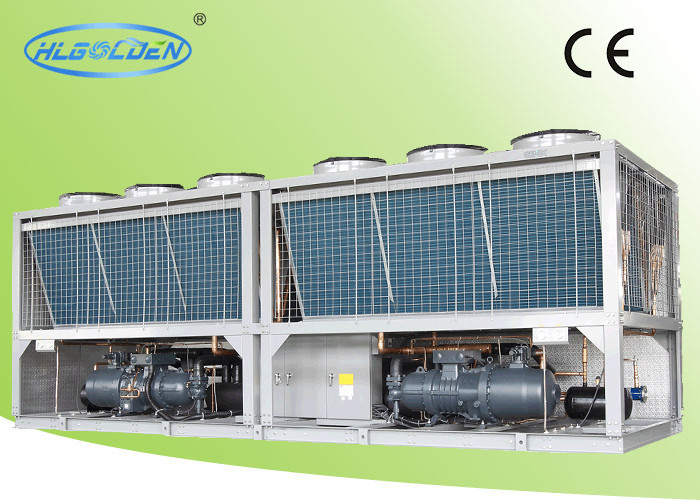

L'aria del condizionamento d'aria di alta efficienza ha raffreddato il refrigeratore di acqua con il doppio compressore
|
Modello HLWH~ |
380DH |
420DH |
490DH |
520DH |
570DH |
610DH |
680DH |
||||
|
Raffreddamento stimato Capacità |
Raffreddamento Capacità (chilowatt) |
379 |
416 |
490 |
518 |
566 |
613 |
675 |
|||
|
Scompartimento. Alimentazione in ingresso di entrata (chilowatt) |
116,2 |
126,4 |
142,4 |
149,8 |
164,8 |
179,8 |
199,8 |
||||
|
Capacità termica stimata |
Riscaldamento Capacità (chilowatt) |
408 |
447 |
520 |
549 |
601 |
652 |
720 |
|||
|
Scompartimento. Alimentazione in ingresso di entrata (chilowatt) |
109,3 |
119,1 |
134,0 |
141,0 |
155,2 |
169,3 |
188,3 |
||||
|
Refrigerante |
R22 |
||||||||||
|
Alimentazione elettrica |
380V/3ph/50Hz |
||||||||||
|
Protezione di sicurezza |
Protezione di reversione di fase, Protezione di mancanza di fase, Protezione corrente di sovraccarico, Protezione bassa & ad alta pressione, A bassa temperatura. protezione, protezione di scorrimento dell'acqua. |
||||||||||
|
Numero di Circuito di refrigerazione |
2 |
||||||||||
|
Controllo di capacità (%) |
0, 25, 37,5, 50, 62,5, 75, 87,5, 100 |
||||||||||
|
Carica refrigerante (chilogrammi) |
114 |
122 |
146 |
150 |
164 |
178 |
196 |
||||
|
Aria raffreddata Scambiatore di calore |
Alette di alluminio dell'ondulazione intorno al tubo di rame |
||||||||||
|
Raffreddato ad acqua Scambiatore di calore |
Tubo di Dia.of (pollice) |
5" |
5" |
3" ×2 |
3" ×2 |
4" ×2 |
4" ×2 |
4" ×2 |
|||
|
Massimo laterale dell'acqua Pressione (MPa) |
1 |
||||||||||
|
Acqua raffreddata Flusso (m3/h) |
65,1 |
71,5 |
84,2 |
89,0 |
97,4 |
105,4 |
116,0 |
||||
|
Acqua Perdita di pressione (kPa) |
42 |
54 |
44 |
52 |
54 |
55 |
65 |
||||
|
Flusso di caldo Acqua (m3/h) |
70,2 |
76,9 |
89,4 |
94,3 |
103,4 |
112,2 |
123,8 |
||||
|
Fan assiale |
Aria Flow×1000m3/h |
172,8 |
172,8 |
230,4 |
230,4 |
230,4 |
321,6 |
321,6 |
|||
|
Power×Qty (chilowatt) |
1.2×12 |
1.2×12 |
1.2×16 |
1.2×16 |
1.2×16 |
2.0×16 |
2.0×16 |
||||
|
DB corrente di rumore (A) |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
||||
|
Peso totale (chilogrammi) |
5620 |
5800 |
6240 |
6430 |
6600 |
6960 |
7320 |
||||
|
Peso corrente (chilogrammo) |
6040 |
6280 |
6680 |
6850 |
7100 |
7460 |
7960 |
||||
Recupero di calore
|
Carica refrigerante (chilogrammi) |
120 |
128 |
152 |
156 |
170 |
184 |
202 |
||
|
Volume ripreso calore (chilowatt) |
114 |
125 |
147 |
155 |
170 |
184 |
202 |
||
|
|
Tubo di Dia.of (pollice) |
2-1/2„ |
2-1/2„ |
2" ×2 |
2" ×2 |
2" ×2 |
2" ×2 |
2" ×2 |
|
|
Pressione massima laterale (MPa) dell'acqua |
1 |
||||||||
|
Scorrimento dell'acqua ripreso (m3/h) |
19,5 |
21,4 |
25,3 |
26,7 |
29,2 |
31,6 |
34,8 |
||
|
Perdita di pressione dell'acqua (kPa) |
26 |
26 |
27 |
27 |
30 |
30 |
34 |
||
|
Peso totale (chilogrammo) |
5170 |
5310 |
6720 |
6910 |
7100 |
7540 |
7960 |
||
|
Peso corrente (chilogrammi) |
5530 |
5840 |
7360 |
7580 |
7820 |
8400 |
8780 |
||
Nota:
|
1. Raffreddandosi capacità stimata basata sopra: Temperatura 24℃ di temperatura 35℃/WB di DB |
|
Impiegati raffreddati sbocco/della presa di acqua. 12℃/7℃, fattore di insudiciamento: 0.088㎡.°C/KW. |
|
2. Raffreddandosi capacità stimata basata sopra: Temperatura 6℃ di temperatura 7℃/WB di DB |
|
Impiegati caldi sbocco/della presa di acqua. 40℃/45℃; Gamma dell'acqua calda: 45℃~45℃; |
|
2. Gamma raffreddata dell'acqua: 5~20℃; Temperatura ambiente più bassa: -5℃~43℃; |
|
3. Temperatura dell'acqua in/out dell'unità di recupero di calore: 50℃/55℃; |
|
4.Changes della specificazione per il lmprovement può essere fatto senza preavviso. |
Caratteristica:
Questo refrigeratore di acqua di fonte di aria (pompa di calore) è un genere di refrigeratore di acqua che può essere collegato a tutte le specie di fan
unità della bobina.
Questo refrigeratore di acqua di fonte di aria (pompa di calore) può realizzare il raffreddamento/riscaldamento.
Questo refrigeratore di acqua di Aero-fonte (pompa di calore) può essere ampiamente usato in hotel, il centro commerciale di spedizione, l'edificio per uffici, la mostra,
ospedale, palestra, pianta ed altre aree della pubblicazione richiesti per condizionamento d'aria comodo ed acqua calda quotidiana.
Accanto a sopra, può incontrare il vario condizionamento d'aria tecnologico richiesto dai campi industriali differenti.
L'unità all'interno del recupero di calore, fornisce l'acqua calda per vita quotidiana.
Se avete qualunque indagine circa il refrigeratore di acqua di fonte di aria (pompa di calore), pls. contattici liberamente!
