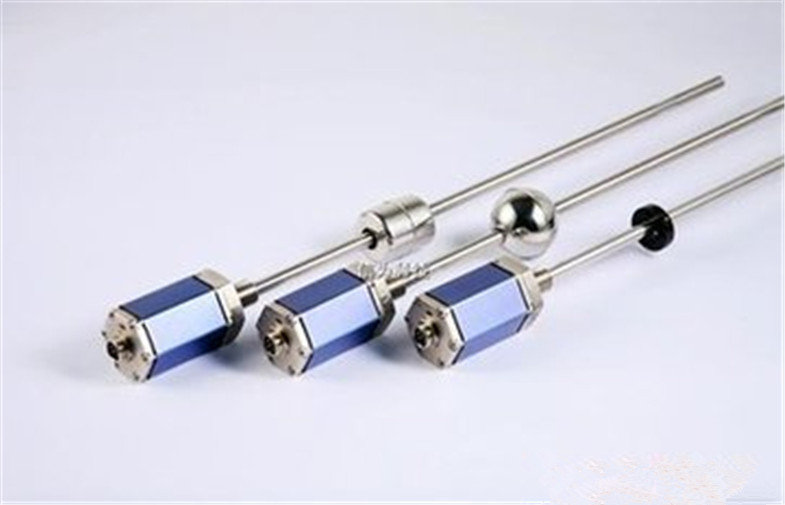

Trasmettitore bifilare del livello liquido con magnetostrittivo per le cisterne

Trasmettitore bifilare del livello liquido con magnetostrittivo per le cisterne

Dettaglio rapido:

• Temperatura ambiente: -40°C ~ +80°C
• Accuratezza: ±1mm
• Risoluzione: ≤0.1mm
• Influenza di temperatura: ≤±0.01%/°C
• Differenza minima di densità: ³ di 0.5g/cm
• Materiale bagnato: 316L, Hastelloy C-276 (o a richiesta)
• Collegamento trattato: ″ G1/2, flangia standard (o a richiesta) o altre
• Entrata dell'alimentazione elettrica: M20×1.5 (filo femminile)
• Protetto contro le esplosioni: Ex ia di per sé sicuro IIBT5/T6 GA;
• Isolamento ex d IICT3/T6 GB di esplosione
• Classe di protezione: IP67

Descrizione:

I trasmettitori livellati magnetostrittivi è progettato secondo il principio magnetostrittivo, che è altamente un accurato, rispondono l'affidabilità veloce e buona, la lunga vita, strumento di misura livellato della struttura astuta.

Il trasmettitore livellato magnetostrittivo adotta il sistema bifilare 4-20mA con HART per la misurazione livellata, che è ampiamente usata nelle applicazioni di petrolio, prodotto chimico, l'alimento, metallurgia ecc.

Il sensore della magnetostrizione che il metro di livello liquido è progettato ha basato su magnetostrizione principle.it consiste del cavo sensibile della guida d'onda, del tubo della guida d'onda, del magnete mobile e delle componenti elettroniche che emettono il segnale di impulso elettrico e ricevono il segnale restituito. Quando l'impulso elettrico generato dal micro generatore dell'onda di impulso nella sonda elettrica trasmette lungo il cavo della guida d'onda nel tubo d'acciaio, l'impulso elettrico ha generato un verticale toroidale del campo magnetico al cavo della guida d'onda che trasmette alla velocità della luce tramite la guida d'onda wire.when l'impulso che il campo magnetico toroidale incontra il campo magnetico di ispezione, le due sovrapposizioni di vettori di campi magnetici per creare il campo magnetico a spirale, genera la forza di torsione istantanea e l'onda di torsione meccanica della forza nella guida d'onda wire.the che torce il ritorno dell'onda della forza alla sonda elettrica alla velocità della luce, fa le due estremità della bobina creare induzione di impulso. Per misurare la differenza di tempo fra l'induzione di impulso generata dal ritorno dell'impulso elettrico e la torsione dell'onda della forza può calcolare precisamente il liquido misurato hight.at lo stesso tempo, ha messo il sensore di temperatura nel tubo per misurare la temperatura media.

abbiamo in 7 anni di esperienza in questa linea, nella nostra uscita quotidiana di metro del livello del radar e nelle portate livellate ultrasoniche dei prodotti del tester 10 insiemi. Il nostri prodotto di qualità e buon servizio ci hanno condotti tengono la buona relazione lunga di affari con molte imprese famose domestica ed oltremare.

Credi che siate soddisfatto con il nostri prodotto e servizio se ordinate di prova con noi. Aspett con impazienzaare to stabilire relazione di cooperazione con la vostra società stimata.

Applicazioni:

cisterne 1).Large

cisterne 2).Crude

prevenzione di furto dell'olio 3).tanker

il controllo 4).Level richiede la prova di fuoco

Specifiche:

Vantaggio competitivo:

1).Zero e campo completo regolabili (facoltativo)
2).Structure ed affidabile: IP67 valutazione, certificazione ignifuga CT6 di Exd II
3).Convenient ricerca degli errori, software di ricerca degli errori
4) Corrente elettrica di modello a uscite multiple, tensione, SSI, Profibus
5).Non-contact misura, manutenzione zero
